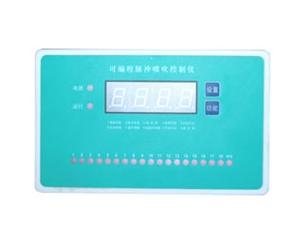

JMK-60型無觸點集成脈衝控製儀

WMK-4型、WMK-20型，分為1至30等門位，電壓分別有24V、30V、36V、90V、110V、220V各種，采用選進的CMOS數字集成電路，可控矽輸出，性能可靠，調試方便，維修容易。
JMK-10型、WMK-20型無觸點集成電路脈衝控製儀（器），設計了數字設定電路（即10型機10門輸出任意設定。20型機20門輸出、10門任意設定）。便用時可在全部輸出門數範圍內選取所需要的門數，兩機顯示采用LED共陰數碼管，美觀清晰。
二、主要技術指標
1．脈衝間隔：0.8秒-30秒
2．脈衝寬度：0.01秒-0.5秒
3．使用溫度：-20℃-45℃
4．電源電壓：220V 50HZ ±20%
5．輸出電壓：24V 36V 110V 220V
6．整機功耗：≤40W
7．外型尺寸：100×200×300mm
8．重　　量：約3kg
三、使用
1．將帶輸出線的矩型插頭插入機箱後部插孔內，輸出線的一端分別與電磁閥的一端相連接，電磁閥的另一端接在公共線上，公共線一般排在_後，導線顏色為紅色。
2．將電源插頭插入220V交流電源。
3．打開電源開關指標燈應亮。
4．調節脈衝間隔和脈衝寬度旋鈕達適當為止。
四、維修和注意事項
1．接頭嚴禁虛焊和接觸不良，單機輸出線隻能供單機使用，切不可互相連接。
2．更換保險管不能大於2A，嚴禁用導線或其它導電物代替保險管。
3．電磁閥和連接導線不應出現短路、漏電現象，要經常檢查對地電阻大於2兆歐。
4．配接電磁閥或檢修儀器故障時，請關掉電源，以免發生事故。
五、承諾
本廠對產品實行三包，保修半年，廠內設有維修服務部，負責向用戶供應另配件及修理業務。如有需要可上門服務。
